네트워크 실습(8) 네트웍 장비 및 기능 살짝 알아보자1-4

자 오늘 L2 프레임 관련 영상 이어서 찍었습니다



즐겁게 시청하시고 모르는거는 몰라주세요 ㅋㅋㅋ

저도 몰라요...

​

무튼 ㄱㄱㄱ

스크립밑

​★ ★ ★위 포스팅 내용은 네X버 Blog 아래 링크에도

똑같이 미러링 되어 있습니다.예비 Blg ​★ ★ ★

https://blog.naver.com/iwseo7114

iwseo7114님의 블로그 : 네이버 블로그



########################################################################

​

자 안녕하세요 오늘 5교시 네트워크 시간입니다.

이번에 할 내용은 저번에 했던

트랜스패런트 브릿징 나머자 동작에 관한 이해랑

추가로 할수있으면 따로 더 할예정입니다 다른 진도

ㅇㅋ?

자 노래

​

- MAC 주소 테이블에 없는 유니캐스트 프레임

- MAC주소 및 IP주소 관계

- 그외 ㅋ

MAC 주소 테이블에 없는 유니캐스트 프레임 이말은

피어투피어 가 많죠?

[PC]----[SW]----[SERVER]

PC에는 SW 맥주소가 있고

서버에대한 맥주소가 있어야 되는데

중간에 두개중에 하나가 없거나 둘다 없어지는 경우가 생긴데요

이게 위 말이거든요?그게 왜그러냐면

맥테이블 갱신하는시간이 에이징 타임이라고 하는데

이게 서로 각 노드간 동기화가 안되서 발생을 한다고 보면됩니다.

이렇다고해서 통신이 안되고 그런건 아니에요..다만

주기적으로 맥테이블을 갱신해야 되는데 안하면

불필요하게 ARP Request를 발생시키게 되죠..

이런 문제에요

토폴로지가 변화면 기존 맥테이블 변경이 필요한데

그걸 안하면 예를들어 끊어진 포트로 계속 프레임이 가서

블랙홀에 빠지는 증상이 있다고 하거든요?

​

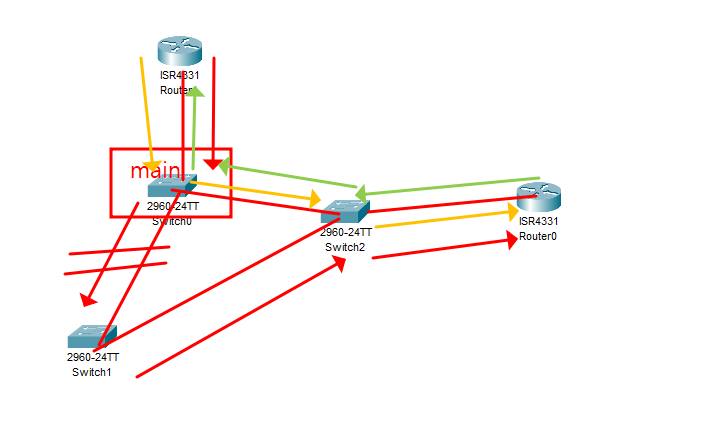

사진1

​

​

정적 맥주소테이블 개수 확인

#show mac address-table count 하면됨

​

Switch(config)#mac address-table static 0030.F255.57A5 vlan 1 interface fastEthernet 0/2

Switch(config)#exit

Switch#

%SYS-5-CONFIG_I: Configured from console by console

​

Switch#

Switch#show mac

Switch#show mac-

Switch#show mac-address-table

Mac Address Table

-------------------------------------------

​

Vlan Mac Address Type Ports

---- ----------- -------- -----

​

1 0001.c9ab.ae01 DYNAMIC Fa0/2

1 0030.f255.57a5 STATIC Fa0/2

1 00d0.974c.74e0 DYNAMIC Fa0/1

Switch#

이렇게하면 안가요..프레임이 드랍되요 블랙홀

​

ip가 브로드캐스트면 맥도 브로드 캐스트로 변경됨

멀티캐스트면 맥또한 같아짐

유니캐스트면 맥또한 같아짐

​

넥스트홉 매핑법에서 흐름도가 이러함

1.보내는놈은

[FFFF.FFFF.FFFF][0000.0000.0001][src ip][dst ip]

2.스위치에서 브로드캐스트로 뿌림

3.받은 상대방이 보냄

[0000.0000.0001][0000.0000.00002][src ip][dst ip]

서로 통신함

L2끼리는 맥주소 변경 없음

L2 L3끼리는 맥주소 변경있음

이렇게 알면 편합니다.

그리고 넥스트홉 라우팅은

게이트웨이 를 설정하여 데이터 통신을 한다.

​

​

자 오늘 이렇게 좀 복잡해질뻔 헀는데 이해가 되서

알아봤고 다음에는 트렁킹?무튼 뭐 그런거 할예정이니

긴장하세요 ㅋ그럼 20000

​

########################################################################
